一：产品优势
◎采用美国飞思卡尔专用微处理器控制
◎采用进口三菱公司/富士IGBT智能功率模块
◎纯正弦波输出，输出稳压、稳频
◎具有过压、欠压、过载、短路、输入极性接反等各种保护功能
◎ 逆变效率≥90%
◎具有交流旁路功能
◎输入输出优异的EMI/EMC指标，可配备RS232/485接口，可实现无人值守
◎ 在线工作波形失真小 ，在线机可实现0延时转换，后备机快速转换
◎ 逆变单元采用微处理器控制的SPWM技术，纯正弦波输出，波形纯净
◎独有的动态电流环控制技术确保逆变器可靠运行
◎负载适应能力强，包括电容性、电感性、混合性负载
◎逆变器前面板有LCD、LED双重显示方式，状态一目了然
◎效率高、噪音低、无排烟、无火灾隐患

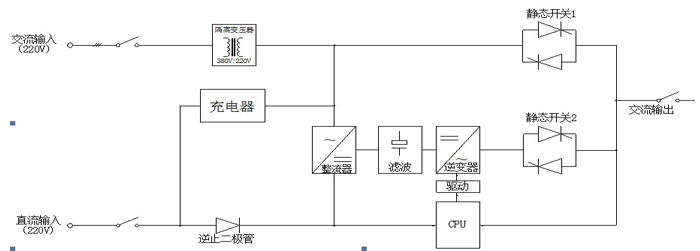

二：产品工作原理
(电力UPS输入输出端均有一个隔离变压器,采用双隔离系统)
注:单相机交流输入为:AC220V, DC220V系统直流输入为216V,采用18节12V电池,不带电池型的不要充电器
工作状态说明：
1、交流输入和直流输入都正常时，由交流输入经隔离、整流、滤波后，一路经充电器对电
池组进行充电，另一路经逆变器逆变成纯正的交流电，通过静态开关2向负载提供电源（即交流逆变供电）；
2、当交流输入异常，电池输入正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源（即直流逆变供电）；
3、当交流输入正常，直流输入异常时，由交流输入通过静态开关1向负载提供电源（即交流旁路供电）；
4、交流输入和直流输入都正常时，由交流输入经隔离、整流、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源；当机器出现过载、过温、冲击、直流异常及内部故障等情况时，机器通过静态开关1向负载提供电源，自动转为旁路供电。
三：产品参数
型 号 | FSU-1~30KVA/DD（单相）或HGU-1~60KVA（三相） | |
直流输入 | 额定电压 | 220VDC (或定制110VDC) |
电池数量 | 18节(配套直流屏) | |
电池类型 | 免维护铅酸蓄电池 | |
交流输入 | 相 数 | 单相或三相 |
频 率 | 50Hz ± 5％ | |
电压范围 | 220VAC ± 20％ | |
逆变输出 | 额定功率 | 根据定制KVA |
额定电压 | 220VAC或380VAC | |
电压精度 | 220VAC ± 2％或380VAC± 2％ | |
频 率 | 50Hz ± 1％ | |
波形失真率 | ≤ 5％（线性负载） | |
动态响应 | 5%（0%~100%负载） | |
峰值系数（CF） | 3：1 | |
功率因数 | 0.7 | |
逆变效率 | ≥87% | |
报 警 | LED指示灯报警和液晶显示屏文字报警 | |
转换时间 | 市电与逆变转换为0S;逆变与旁路转换为≤5ms | |
充电电压 | VDC | |
噪音 | ≤55db | |
绝缘强度 | 1500 VAC， 1min （输入和输出） | |
冷却方式 | 风扇强制风冷 | |
|
