产品优势
●完全隔离型逆变技术，输出无噪音正弦交流电压
●逆变单元采用先进的SPWM技术，波形纯净
●独有的动态电流环控制技术确保逆变器可靠运行
●过负载能力强，能承受计算机满负载开机
●大功率旁路开关，过载或电池电压异常时可由旁路供电
●具有输入过、欠压，输出过、欠压等全面保护功能
●逆变器前面板有液晶触摸屏显示方式，状态一目了然
●从安全性出发，最大可能的采用隔离技术，保证系统正常运行，如交流电压电流采样全都内置传感器隔离，所有电流采样都使用霍尔传感器隔离输入等等；
●从安装角度出发，产品设计时力求简洁明了，便于用户安装
●检测功能：系统包括交流电压、交流电流、直流电压、直流电流、电池巡检可以精确地监测逆变系统各项运行参数。
●控制功能：包括对电池过欠压智能管理（如：过压关机以保护逆变模块，欠压关机以保护电池过放）
●人机界面：大屏幕液晶显示器，触摸屏点触式操作，全部中文（英文）显示，操作简便；
●告警功能：当逆变系统出现异常时，立即产生声光告警、启动故障继电器并通过RS485传送到后台，便于机房无人值守的科学化管理；
●设置功能：可灵活对系统进行配置（如三相或单相系统，电池巡检功能等）、设定各参数上下报警限及保护关断限、设定电流传感器变比、对故障输出节点进行配置；
●采用MODBS/CDT通信协议，提供RS485通信接口，方便与自动化系统对接，实现对逆变系统“4遥”功能，从而达到无人值守的自动化管理的目的；操作权限管理方式，系统设有出厂密码、和超级密码，非授权人员只能做一些简单的查询操作，确保系统安全可靠运行。

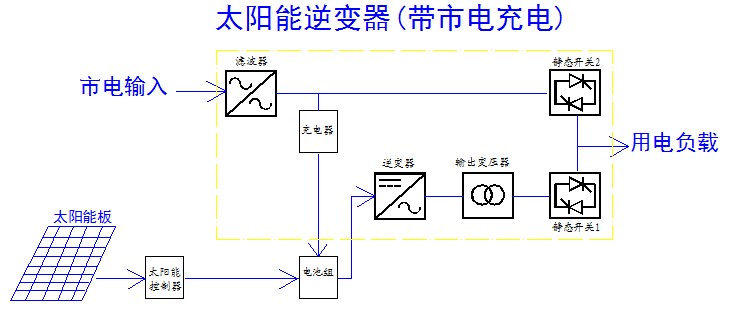

产品原理
(可增加市电辅助充电功能)
工作状态说明：
1、交流输入和直流输入都正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关1向负载提供电源（即直流逆变供电）；
2、当交流输入异常，电池输入正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关1向负载提供电源（即直流逆变供电）；
3、当交流输入正常，直流输入异常时，由交流输入通过静态开关2向负载提供电源（即交流供电）；
产品参数
型 号 | 20KW-200KW | ||
直流输入 | 额定电压 | DC96V DC110V DC192V DC220V DC384V DC480VDC600V | |
电池数量 | 根据电压 | ||
电池类型 | 免维护铅酸蓄电池 | ||
交流输入 | 相 数 | 单/三相 | |
频 率 | 50Hz ± 5％ | ||
电压范围 | 220VAC/380VAC ± 20％ | ||
逆变输出 | 额定功率 | 1-150KW | |
额定电压 | 220VAC/380VAC | ||
电压精度 | 220VAC/380VAC ± 3％ | ||
频 率 | 50Hz ± 1％ | ||
波形失真率 | ≤ 5％（线性负载） | ||
动态响应 | 5%（0%~100%负载） | ||
峰值系数（CF） | 2:1 | ||
功率因数 | 0.8 | ||
逆变效率 | ≥87% | ||
报 警 | 触摸屏文字报警 | ||
转换时间 | ≤5ms | ||
噪音 | ≤55db | ||
绝缘强度 | 1500 VAC， 1min （输入和输出） | ||
冷却方式 | 风扇强制风冷 | ||
产品尺寸 | 20KW-200KW | 620宽*380深*770高 (mm) 800宽*800深*1860高（mm） | |
|
